與其他加工工藝相比，鈑金件的設計相對簡單。鈑金件是由單個金屬板通過沖孔、切割、沖壓和/或彎曲制成，并以其最終使用耐久性而聞名。不過，鈑金加工的過程中出現公差在所難免，而一定范圍內的公差是被允許的。 那么鈑金加工中公差一般是多少？ |

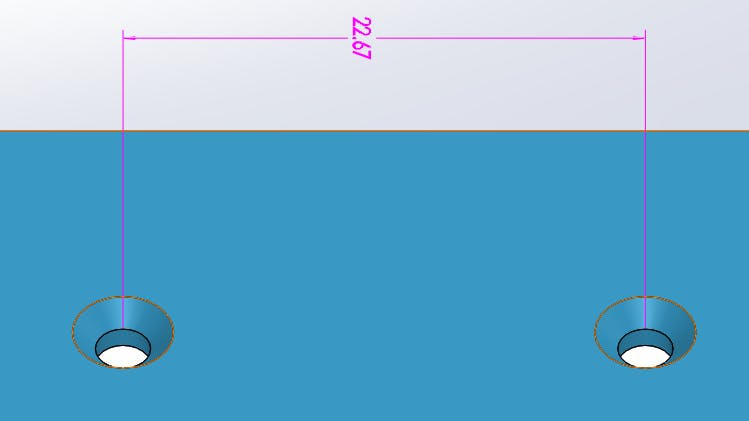

| 埋頭孔 |
|
埋頭孔的最大深度為零件材料厚度的6倍。 埋頭孔彼此之間的厚度必須至少為材料厚度的8倍，邊緣處的厚度必須為材料厚度的4倍，彎曲處的厚度必須為材料厚度的3倍。 |

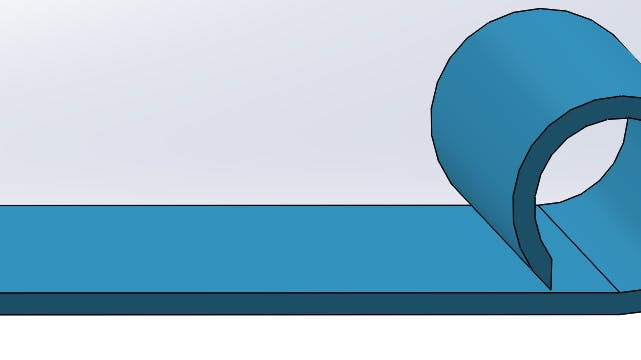

| 卷曲 |
|
卷曲的外半徑必須至少為材料厚度的2倍。 孔應該放置在遠離卷曲的地方，至少是卷圈半徑加上材料厚度的距離。 彎頭應至少為材料厚度加上卷曲半徑的6倍。 |

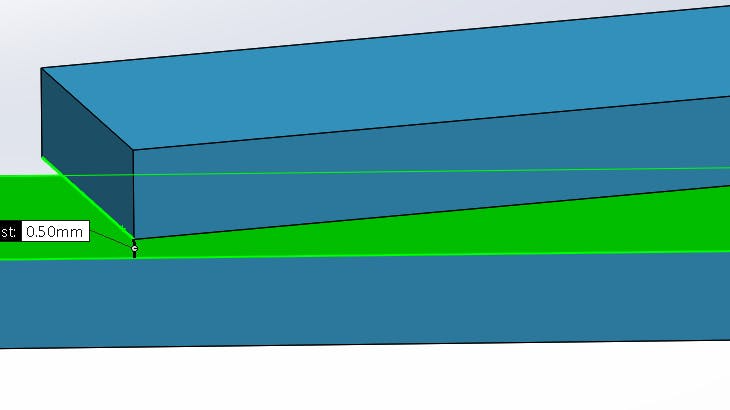

| 折邊 |
|
折邊是折疊到零件邊緣的部分，以創建一個圓形的安全邊緣。折邊可以是開放式的、扁平狀的或淚滴狀的，公差取決于折邊的半徑、材料厚度和折邊附近的特征（注：平折邊有可能使彎曲處的材料斷裂，應盡可能避免）。 對于開放式折邊，最小內徑等于材料厚度（直徑較大往往會失去圓形），返回長度至少為材料厚度的4倍。 淚滴狀折邊必須保持內徑等于至少一種材料的厚度，開口至少為材料厚度的?，并且返回長度也是材料厚度的4倍。 |
